摩擦式提升鋼絲繩的選型安裝與維護

發布時間：2020-01-03 12:37　文章來源：未知　文章作者：admin　點擊數：

摩擦式提升機的鋼絲繩使用、維護不僅涉及到提升機成本的投入，更關系到設備的安全運行。近年來提升鋼絲繩因銹蝕、斷絲、變形等原因，經常造成鋼絲繩使用時間達不到訂貨約定要求，而被迫換繩（無計劃換繩），不僅影響礦井正常生產，而且增加了生產成本，甚至因鋼絲繩的銹蝕、斷絲嚴重造成事故的發生，教訓極其深刻。更好地把握鋼絲繩使用的安全性、經濟性，是當前煤礦企業面臨的一個新課題。筆者結合淮南礦區不同結構、國內外不同生產廠家鋼絲繩及在不同井型的使用經驗，對鋼絲繩使用狀況進行分析總結，從選型、更換、日常維護方面探討如何更好地選擇、使用和維護礦井提升鋼絲繩，以期在保證安全的前提下，延長鋼絲繩使用壽命。

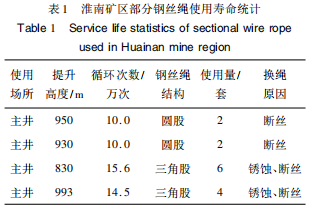

淮南礦區煤業集團目前有12對生產礦井，在用64套摩擦式提升機。使用的立井摩擦式提升機鋼絲繩有國產的和進口的，進口鋼絲繩主要為英國、德國、南非等國企業生產，國產鋼絲繩為中美合資、中英合資企業生產；從結構上以三角股和圓股鋼絲繩為主。近年來隨著新建礦井深度的增加，從800m到1000m，提升循環次數大幅降低，一般在15萬次。單臺車年提升量在300萬t以上的礦井，鋼絲繩的使用壽命維持在一年左右，一個捻距內斷絲10根左右，達到6%，后期發展較快且有銹蝕，一般達不到合同約定的30萬次，部分使用情況見表1。

2鋼絲繩銹蝕斷絲原因分析

從表1可以看出，鋼絲繩換繩的主要原因是銹蝕和斷絲，經分析，主要有以下因素引起。

（1）鋼絲繩出油快。摩擦式提升機主提升鋼絲繩在運行過程中受到軸向拉力和徑向扭轉力。

如在夏季更換鋼絲繩，在掛繩使用1個月開始大量出油，個別提升繩在雨天出現滑繩；如在冬季更換鋼絲繩，掛繩后出油較夏季明顯緩慢，到天熱時大量繩油已出完。統計表明，新繩掛繩使用一年時間，鋼絲繩油脂基本出盡，開始產生銹蝕，并伴有斷絲發生。

（2）鋼絲繩的扭轉力過大。隨著提升高度的增加，在800~900m時，鋼絲繩的扭轉力是造成鋼絲繩斷絲的主要原因團，鋼絲繩捻距呈現出天輪處捻距最小，向下隨著井深增加捻距增大。交變扭轉力使得鋼絲繩更容易發生斷絲。

（3）園股鋼絲繩使用時間短。從使用統計情況看，4套圓股鋼絲繩使用循環次數均在10萬次，都因斷絲數量較多而進行更換。初步分析圓股鋼絲繩為交互捻結構，鋼絲繩經過天輪、滾筒發生彎曲時，股與股產生了點接觸，因摩擦和應力集中而斷絲。

（4）井簡淋水水質的腐蝕影響。通過對礦井井筒內水質提取、化驗，pH值為11，在鋼絲繩表面無油脂保護的情況下，首先發生電化學腐蝕，并隨著時間延長，腐蝕不斷加劇，導致鋼絲繩銹蝕。

（5）主提升鋼絲繩張力不均。從4根主提升鋼絲繩斷絲數量上看，4根繩斷絲數量差異較大，其中3根繩每根斷絲數在40根至60根，相差不多，但始終有1根的斷絲數在110根，斷絲發展速度明顯較快。

（6）加速段鋼絲繩斷絲數量較多。提升設計加速度為0.75m/s2，按等速段為12m/s計算，加速段長度約96m。加速段鋼絲繩與等速段相比，在承受終端載荷的同時，還要附加加速度需要的附加作用力，因此加速段鋼絲繩更容易出現斷絲。

（7）換繩工藝造成鋼絲繩損傷。在更換新繩時的換繩工藝基本都采用“舊繩帶新繩”，開動提升機下放提升倉，每隔8m左右停車，將新繩與舊繩用金屬繩卡固定，目的是防止新舊繩間出現滑動，所以緊固繩卡過程中由于鋼絲繩受到繩卡緊固擠壓對新繩表面造成了損傷，特別是將提升鋼絲繩由舊繩轉為新繩連接后，緊固繩卡處的新舊繩還會出現相對位移，進一步造成新繩表面損傷。隨后鋼絲繩出現非常有規律斷絲，即斷絲間隔為8m左右，這也正是固定繩卡的地方。

（8）繩槽直徑與新繩要求不符。鋼絲繩在更換初期的2個月內，因受拉伸和扭轉力的作用會產生塑性伸長，繩徑縮小，使用2-4個月后鋼絲繩直徑基本穩定，鋼絲繩與天輪、滾筒襯墊摩擦，使得天輪、滾筒襯墊繩槽直徑與鋼絲繩直徑相同。更換新繩后，因新繩標稱直徑約大于公稱直徑的5%，新繩很難落入原繩槽，襯墊邊口對新繩產生較大的擠壓應力，造成鋼絲繩損傷的同時還會使襯墊開裂或局部剝落。

（9）提升機電控與閘控配合不當。當提升機電控與間控在系統調試時沒有做到當提升機運行速度降低至零時（一般在0.2m/s），施閘單元才進行抱閘動作，造成對系統的沖擊，1臺主井提升機每天運行循環次數在400-600次，因施閘時提升機運行速度不為零，鋼絲繩每次停車均受到?jīng)_擊力的作用。

3鋼絲繩使用建議

通過對鋼絲繩銹蝕、斷絲問題起因的分析，可以采取相應措施：選擇合理鋼絲繩結構、優化換繩工藝、加強日常維護與管理，采用新技術。

3.1結構選擇

在選用三角股提升鋼絲繩時，股采用15+l2+

1形式國，每股最外層有15根鋼絲，內層有12根鋼絲，最內部有1個三角形狀的編織股芯，即3×2股芯，該股芯每股有2根鋼絲組成，這3股編織成1個三角形狀的股芯，股芯為全鋼絲編制面成。股芯三角形狀明顯，穩定、支撐力好，鋼絲繩長期使用不易變形。成繩后抗擠壓，繩股之間不易滑動。采用SFC聚丙烯合成纖維芯0。合成纖維芯捻制勻稱、緊密、抗擠壓，長期使用不腐爛變形。而采用天然劍麻芯（NF）使用一年后會擠壓變形使繩芯縮小，支撐力減弱，鋼絲繩直徑變小，股與股之間摩擦擠壓易造成局部斷絲。

三角股鋼芯結構鋼絲繩，使用后出油均勻，當鋼絲繩循環次數達到40萬次時鋼絲繩仍有少量增摩脂，且鋼絲繩沒有銹蝕現象，如圖l所示。

在選用圓股鋼絲繩時，應采用隔股加強型繩芯，使股與股之間不產生直接擠壓，避免因交互捻股與股直接發生點接觸擠壓，造成鋼絲損傷，可使鋼絲繩循環次數由ll萬次提高到35萬次。

為增加鋼絲繩對堿性井筒淋水的抗腐蝕性，在訂購鋼絲繩時，要求鋼絲采取鍍鋅鋁合金皺層，采用ZBB級別，以提高抗腐蝕性。

3.2優化換繩工藝

新型換繩工藝（雙繩交互式換繩法）：使用YHC型換繩車，1次換1根繩，1次引繩：收舊繩的同時放新繩，實現新舊繩同步對換。換繩車可實現對鋼絲繩無損夾持，且收放繩的過程中不再需要拆裝繩卡，減少了鋼絲繩的意外損傷，延長了鋼絲繩的壽命，如圖2所示。

換繩工藝用復合板卡替代鋼絲繩繩卡。因復合板卡與鋼絲繩不是剛性接觸，可避免復合板卡在新鋼絲繩夾持過程中對鋼絲繩的損傷，同時讓新舊繩之間隔開，不相互產生接觸損傷。在放新鋼絲繩通道鋪木板或廢膠帶，避免鋼絲繩在地面拖拽造成鍍鋅層損壞。

每次更換鋼絲繩時對滾簡繩槽、天輪繩槽進行一次修整。利用快速車槽裝置的高速旋轉數控成型刀頭對滾簡繩槽、天輪繩槽進行修整，控制繩槽的槽徑大于新繩公稱直徑約5%，同時確保滾筒上的4根繩槽圓周直徑誤差不大于0.5mm，通過對繩槽的車削有效避免了因繩槽槽徑偏小對新鋼絲繩擠壓帶來的損傷。同時因滾筒上各繩槽圓周長誤差減小，在提升機運行時，提升鋼絲繩的張力能夠保持均勻，減小了鋼絲繩張力差，鋼絲繩運行時擺動量大幅減小。

3.3日常維護管理

對井簡堿性出水進行治理。通過對井筒外圍進行注漿，封堵水源，同時對少量出水通過引水槽，將水引至井下，降低堿性水質對鋼絲繩的腐蝕。驗繩時發現斷絲一定要進行處理，防止斷絲經過天輪、滾筒時因擠壓造成新的斷絲，而迅速演化成斷股。

防止鋼絲繩銹蝕要定期涂油四。在鋼絲繩使用后期，如有銹蝕現象要及時進行涂油（增摩脂），減緩銹蝕速度。

及時進行竄繩或降低加減速度。當某1根主繩斷絲明顯或比其他繩斷絲量增多時，可能是斷絲量多的鋼絲繩受力過大，可適當對其提升繩進行調整，使4根繩受力均勻。鋼絲繩斷絲情況發展較快，通過降低加速度，并減少一次提升量，可有效遏制斷絲快速發展。

調整電控與間控配合，使閘控在監測到提升機達到停車位置，運行速度為零時驅動液壓抱閘機構準確施抱，消除因電控、閘控配合不合理，造成施閘時提升機運行速度不為零，而對鋼絲繩產生沖擊。

變化停車位置。當提升機長時間不運行時，其停車位置不要固定在某一處，要適當變換停車位置，避免鋼絲繩最大受力點始終固定在某一段。

3.4采用新技術

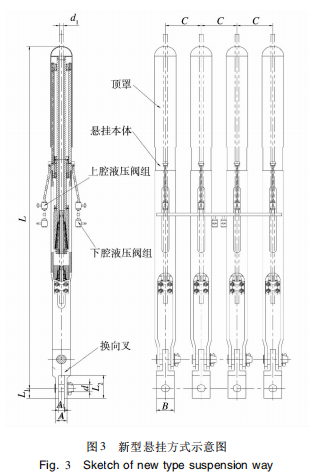

當提升高度在800m以上，鋼絲繩扭轉力顯著增大是引起斷絲的重要原因。為減小扭轉力對鋼絲繩斷絲造成的影響，使用新型懸掛裝置，淘汰傳統櫻形懸掛，通過旋轉鎖繩器鎖緊鋼絲繩，并可隨鋼絲繩產生的扭轉力旋轉，釋放部分扭轉力，該裝置不僅減輕換繩、穿繩、固繩、調繩中復雜繁重的勞動，而且可部分消除提升鋼絲繩因交變扭轉力矩產生的斷絲，新型懸掛方式如圖3所示。

4使用效果

通過對鋼絲繩銹蝕斷絲分析，并采取相應措施后，鋼絲繩的使用壽命明顯增加，原來每年必須更換1次鋼絲繩的提升系統，現在可實現主井提升鋼絲繩2年更換一次，副井提升鋼絲繩3年更換一次，l2個礦井每年少更換1次提升用鋼絲繩，可節約材料消耗和人工施工費用約300萬元，取得較好經濟效益。
