起重機械鋼絲繩的檢驗和報廢
發布時間：2019-12-18 14:28 文章來源：未知 文章作者：admin 點擊數：
鋼絲繩是起重機械重要的零件之一，它具有強度高、撓性好、自重輕、極少突然斷裂等優點。被廣泛用于起重機械的起升機構和變幅機構。起重機械用鋼絲繩種類繁多，工作情況千差萬
鋼絲繩是起重機械重要的零件之一，它具有強度高、撓性好、自重輕、極少突然斷裂等優點。被廣泛用于起重機械的起升機構和變幅機構。起重機械用鋼絲繩種類繁多，工作情況千差萬別。處于運動狀態的鋼絲繩，在工作中除了要承受重物、吊索具、自重載荷外，還要承受彎曲附加載荷、磨擦阻力載荷、加速減速沖擊載荷等等。經常出現斷絲超標、過度磨損、嚴重變形等缺陷。這些缺陷隱患降低了鋼絲繩的安全系數和使用壽命，嚴重影響了起重機械的使用安全，如檢查及時發現更換，將釀成人身傷亡和財產損失的重大事故。
起重機械用鋼絲繩的檢驗十分重要，檢驗項目包括：斷絲性質和數量、繩端斷絲、斷絲局部聚集程度、斷絲增長率、繩股折斷、繩心損壞引起的繩徑減小、彈性降低程度、變形程度、外部及內部磨損情況、外部及內部腐蝕情況、受熱造成的損壞情況等等。技術要求很高，應由具有相當職稱的專業檢驗人員進行檢驗。鋼絲繩的檢驗方法：有人工檢驗和儀器檢驗兩種。
1人工檢驗
人工檢驗通常采用目測觀察和卡尺測量鋼絲繩直徑的方法
1.1鋼絲繩斷絲的檢驗
起重機的總體設計不允許鋼絲繩有無限期的使用受命。
對于6股和8股鋼絲繩，斷絲多數發生在外表面。對于阻旋轉鋼絲繩（多層繩股）鋼絲繩，斷絲大多發生在內部，是“非可見”的。谷部斷絲可能是鋼絲繩內部損壞，需要對鋼絲繩作更細致的檢驗。在一個挖距內發現兩處或多處谷部斷絲時，應報廢鋼絲繩。

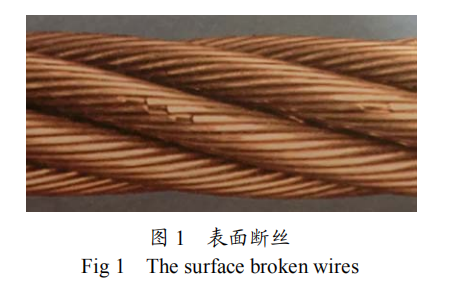

鋼絲繩報廢標準規定，繩的填充鋼絲不承載重量，不記入斷絲數中。用于吊運溶融、熾熱金屬的鋼絲維斷絲數達報廢標準斷絲數一半時，應報廢鋼絲繩，見圖1.

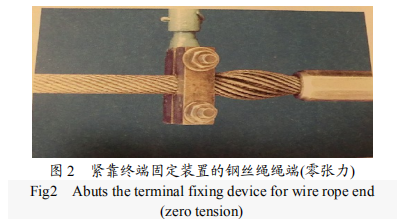

1.2鋼絲繩繩端斷絲
當鋼絲繩繩端或其附近斷絲時，即使數量較少也應引起重視。因為繩端磨損的機率很小，有斷絲可能表明該部位在應力作用下已達疲勞極限，繼續使用會發生鋼絲繩斷裂的危險。如果繩長允許，切去斷絲部位，重新固定安裝鋼絲繩，否則應報廢。
見圖2。
1.3鋼絲繩斷絲的局部聚集程度如斷絲緊靠在一起形成局部聚集，聚集范圍小于6倍繩徑繩長范圍內、或者集中在任一支繩股里，那么，即使斷絲數比標準斷絲數的最大值還小，也應報廢。
1.4鋼絲繩的斷絲增長率疲勞是引起鋼絲繩損壞的主要原因，斷絲是在鋼絲繩使用一段時間后開始出現的，而且斷絲數會隨時間的推移逐漸增加。如果斷絲數增長率隨時間間隔而縮短，應注意查看并記錄斷絲數，以此為依據來計算鋼絲繩的報廢日期。

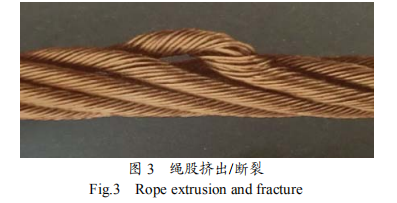

1.5鋼絲繩繩股擠出折斷如果發現鋼絲繩的繩股擠出并折斷，鋼絲繩應立即報廢，見圖3。
1.6鋼絲繩繩芯損壞引起的繩徑減小由于鋼絲繩的繩芯損壞，造成繩徑減小，此時會大大降低鋼絲繩強度，各繩股的應力失去了平衡，隱患極大。因此，對任何繩芯損壞的鋼絲繩均應仔細檢驗，如果被證實，應報廢鋼絲繩。
1.6鋼絲繩繩芯損壞引起的繩徑減小由于鋼絲繩的繩芯損壞，造成繩徑減小，此時會大大降低鋼絲繩強度，各繩股的應力失去了平衡，隱患極大。因此，對任何繩芯損壞的鋼絲繩均應仔細檢驗，如果被證實，應報廢鋼絲繩。
1.7鋼絲繩彈性降低
鋼絲繩彈性降低，在某些情況下，常與環境有
關。鋼絲繩的彈性明顯下降，繼續使用是很不安全的。因為鋼絲繩的彈性降低到一定程度，會產生節距伸長，繩股之間的空隙減小。表現為繩股凹處有細微的褐色粉末、繩的韌性變低、不易彎曲。這種狀態鋼絲繩在動載荷作用下會突然斷裂，應報廢鋼絲繩。
1.8銅絲繩外郁及內部腐損程度

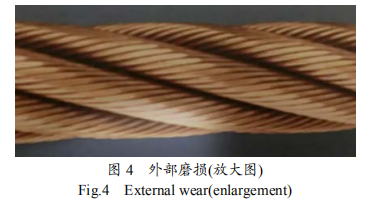

1）鋼絲繩的外層繩股表面磨損，是鋼絲繩在壓力作用下繩與滑輪槽、卷筒槽接觸磨擦產生的，這種現象在吊運載荷運行加速或減速時最為嚴重，表現為外表面鋼絲磨成平面狀。鋼絲繩潤滑不良，以及灰塵和沙粒更加劇了繩的磨損，見圖4.
2）鋼絲繩的內部磨損是由于內部各繩股之間的擠壓磨損，特別是在繩的彎曲處運行過程中。

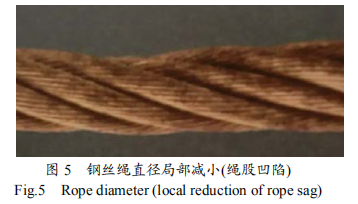

3）磨損使鋼絲繩截面減小，強度降低，還能使鋼絲繩的直徑減小。當繩徑減小量達到其直徑40%或繩徑減小達公稱直徑的7%時，應報廢鋼絲繩，見圖5.
1.9鋼絲繩外部及內部腐蝕
腐蝕后的鋼絲繩金屬表面粗惦，彈性降低，斷面減小，表面不規則還能使疲勞加速，導致鋼絲繩抗破斷能力降低，造成事故。應報廢鋼絲繩。
1）外部腐蝕表現為鋼絲繩生銹、點蝕和鋼絲松弛，見圖6.
2）內部腐蝕表現為繩徑在彎曲段繩徑減小、靜止段因繡蝕而繩徑增大，外層繩股之間的空隙變小。
1.10鋼絲繩的變形
鋼絲繩的外形改變，產生可見的畸形?？蓪?dǎo)致鋼絲繩應力分布不均勻，容易突然斷裂，應報廢鋼絲繩。
1）波浪形：鋼絲繩無論是在承載狀態或卸載狀態下，繩的縱向軸線都呈現螺旋線形狀。如果變形嚴重，會導致鋼絲繩轉動不規則、跳動，引起磨損加劇導致斷絲，見圖7。
2）籠形奇變：鋼絲繩籃形或籠形奇變也叫“燈籠形”。是由于繩芯和外層繩股脫節產生。此時，鋼絲繩通過滑輪組時被擠壓使繩徑減小，同時造成長度伸長，嚴重時繩股外層長度大于繩芯的長度，可使鋼絲繩的外層繩股移位。應報廢鋼絲繩，見圖8.
3）繩芯或繩股擠出：鋼絲繩的這一失衡現象表現為外層繩股間的繩芯擠出，或鋼絲繩的繩芯擠出并隆起，應報廢鋼絲繩，見圖9.
4）鋼絲擠出：鋼絲擠出是一些鋼絲或鋼絲束在維背對著滑輪槽側拱起形成環狀的變形。有鋼絲擠出的鋼絲繩，應立即報廢，見圖10.
壓扁：通過滑輪部分的鋼絲繩會被壓扁。它可以降低繩的強度并損壞滑輪，應當報廢鋼絲繩，見圖11。
6）扭結：扭結是鋼絲繩成環狀被繃緊造成的。
2儀器檢測：
采用鋼絲繩探傷儀檢查鋼絲繩的缺陷
3鋼絲繩檢驗的幾個具體問題
1）鋼絲繩直徑減小與多項報廢指標有關，包括彈性減小、繩芯損壞、外部磨損。因此，應沿鋼絲繩全長多點仔細測量，準確測出繩徑的最小值，是判定鋼絲繩報廢的關鍵。
現象是捻距不均，可導致過度磨損，嚴重時造成扭曲，使鋼絲繩的強度很小，應報廢鋼絲繩，見圖12.
7）彎折：彎折是受外力影響引起鋼絲繩角度的變形。
1.11銅絲飼受熱引起的損壞鋼絲繩受熱后，顏色發生變化，材質退火變脆，極易折斷，應報廢鋼絲繩。
2儀器檢測：
采用鋼絲繩探傷儀檢查鋼絲繩的缺陷
1）鋼絲繩探傷儀的工作原理鋼絲繩斷絲缺陷檢測采用漏磁檢測法，用磁場沿鋼絲繩軸向磁化鋼絲繩，當鋼絲繩通過磁場時一旦繩中存在缺陷，由于空氣的磁阻比鋼絲繩磁阻大的多，則在鋼絲斷口處將磁力線發生變化扭曲，產生向外擴散的漏磁場，利用磁敏檢測裝置檢測到這一漏磁場后，通過對漏磁場信號的分析，即可獲取鋼絲繩斷絲缺陷的信息。
磨損檢測是采用磁橋回路法，該方法可穩定地獲取鋼絲繩截面磨損的信息量。鋼絲繩與主磁路中的磁場參數相同，通過平衡磁路的磁通量為零。當鋼絲繩截面積發生變化時，磁路系統的平衡被破壞，變化的磁通量通過磁橋的平衡磁路，通過平衡磁路敏感元器件檢測到這個變化量后，再對變化信號進行分析，可以獲取截面積變化的信息量。
2）鋼絲繩探傷儀的傳感器（探頭）是高靈敏度的開閉形，不受被檢測鋼絲繩規格和位置的限制，可對直徑6~100mm范圍的鋼絲繩進行快速探傷。
3）鋼絲繩探傷儀的操作
把探傷儀的探頭安放在起重機的卷筒或定滑輪附近，當鋼絲繩運行時如果鋼絲繩內部有缺陷，傳感器就將缺陷信號傳送給存儲器，經存儲器放大分辨后，再經過高精度（16倍）、高速A/D轉換器把模擬信號與數字信號進行轉換，確保在線測量精度。
電腦智能監控器可對被測鋼絲繩的長度、位置、斷絲數進行定量、定位的實時監測及顯示。如果鋼絲繩有缺陷，立即顯示并發出聲光報警信號，并將年、月、日檢測編號，被測繩徑、截面積、股數、斷絲數和鋼絲繩的總根數等參數打印出來。
3鋼絲繩檢驗的幾個具體問題
1）鋼絲繩直徑減小與多項報廢指標有關，包括彈性減小、繩芯損壞、外部磨損。因此，應沿鋼絲繩全長多點仔細測量，準確測出繩徑的最小值，是判定鋼絲繩報廢的關鍵。
用寬口游標卡尺按圖示方法進行測量，見圖13。圖13
Fig.132）鋼絲繩內部缺陷及斷絲數的檢驗鋼絲繩內部磨損，斷絲等缺陷，用目測檢驗方法較困難，應采用鋼絲繩探傷儀進行定性、定量檢測。
總之，起重機械用鋼絲繩應視為易損件，但需要對鋼絲繩的使用狀況及時檢查，查明鋼絲繩的缺陷，準確判斷鋼絲繩的強度和安全系數，應及時報廢更換，才能保證起重機械的安全運行，防止起重機械傷害事故的發生。
