熱點資訊
鋼絲繩的捻制特性
發(fā)布時間：2019-08-09 16:12 文章來源：未知 文章作者：admin 點擊數：
將鋼絲按螺旋狀捻成股時所得到的螺距稱為股捻距，即鋼絲圍繞股芯旋轉一周所得到的股軸長度，用h表示（如圖2-9所示）。鋼絲螺旋線與股軸中心線的夾角稱為鋼絲在股中的捻角（簡稱

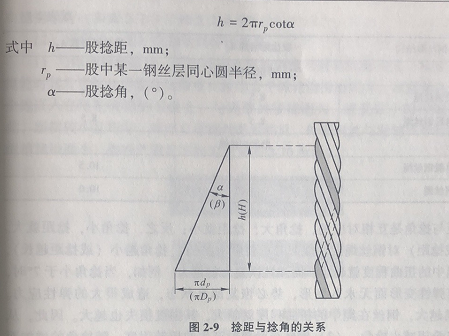

將鋼絲按螺旋狀捻成股時所得到的螺距稱為股捻距，即鋼絲圍繞股芯旋轉一周所得到的股軸長度，用h表示（如圖2-9所示）。鋼絲螺旋線與股軸中心線的夾角稱為鋼絲在股中的捻角（簡稱股捻角），用a表示。捻距與捻角之間的關系為：

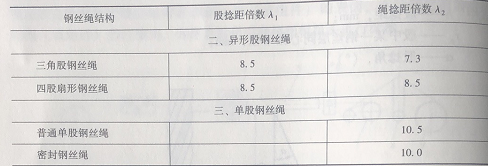

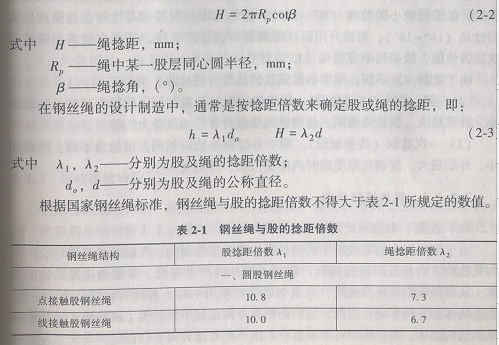

同理，將股按螺旋狀捻成繩時所得到的螺距，稱為繩捻距。即股圍繞繩芯旋轉一周所得到的繩軸長度，用H表示。股軸螺旋線與繩軸中心線的夾角稱為股在繩中的捻角（簡稱繩捻角），用B表示。它們之間的關系為：
捻距與捻角是互相對應的，捻角大，捻距就??；反之，捻角小，捻距就大捻角（或捻距）對鋼絲繩的性能起著重要影響：（1）捻角越?。ɑ蚰砭嘣介L）鋼絲在繩中的扭曲程度就越小，而彈性恢復力就越大。例如，當捻角小于7°時鋼絲只有彈性變形而無永久變形，勢必恢復原來狀態(tài)，造成很大的彈性應力。
（2）捻角越大，鋼絲在繩中的扭曲程度就越大，其強度損失也越大。因此，從強度觀點希望減小捻角。（3）鋼絲繩受載時產生的扭轉程度，隨捻角的增加而加大，從抗扭角度希望捻角要小。
鑒于上述，捻角在10°~20°較適宜（通常股捻角取14°~17°，繩捻角取15°
19°），并視其工作條件不同來選擇。例如，懸掛用鋼絲繩只承受張力，強度是主要的，故采用較小的捻角（10°-129）；船泊用鋼絲繩要求柔性好，應采用較的捻角（16-18°）；而提升用鋼絲繩既要有較好的柔性，又要有較高的強度抗扭轉性能，故采用中等捻角（13°-15°）。
由于捻制方法不同，繩中各層鋼絲的捻角（或捻距）有所不同。
（1）分層檢制（點接觸股》。股中備層鋼經控角相同，但檢距不同，內層小，外層最大。因捻角相同，故鋼絲繩受載時各層鋼絲受力均等。
（2）一次批制（線接觸股）。，股事備層鋼緊檢理相同，但檢角不同，內層品小，外層最大。故鋼絲繩受載時內層受力大，外層受力小。
